Concept : projet de câble video RGB SCART AES/MVS fait maison

Salut,

En ayant marre de chercher des câbles videos RGB en "plastiques" à 15 euros, j'ai décidé de me lancer dans la conception d'un câble fait maison pour AES/MVS avec base DIN 8. Pour le moment, je vais les fabriquer et les tester pour moi même, si la finition donne satisfaction, je les proposerait sur le forum si ca intéressé du monde. Pour neogeo/arcade-gamers qui se respectent devraient y trouver leur compte, en espérant aider ceux qui en on également marre de tomber sur de la merde à 15 euros..

Ils devraient "j'espère", se rapprocher des câbles "RGB PACKPUNCH retrogaming cables" concernant l'anti-parasitage des flux vidéos, concernant les connecteurs n'ayant pas de machine pour mouler mes connecteurs, je vais essayer de trouver ce qui se fait de mieux.

note : Je suis ouvert à toute proposition de marque, couleurs etc.. (indiquer vos sources et pas je veux du vert ou du noir) du moment que le composant est équivalent ou mieux techniquement. je m'en fou de payer 15 euros le connecteur si la finition est irréprochable, seul le résultat compte !

----

Voici sur quoi je me suis arrêté pour le moment :

- un connecteur métal finition plaqué-or SCART mâle ** RECU**



- 2,5m de câble de type CAT7 RJ45 (double blindage anti-parasites) ** RECU** : blindage externe anti-parasites + blindage de chaque paires internes au câble. C'est du câble réseau validé pour le 10Gbits.

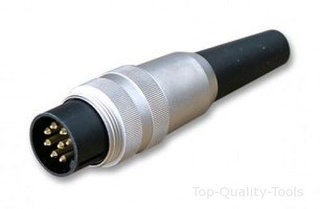

- un connecteur metal DIN 8, sv81 Lumberg avec pin plaquée-or haute qualité



ou
- un connecteur metal DIN 8, Lumberg 0131 08-1 Lumberg couleur argent haute qualité



- 3.5mm Stereo Jack Plug to 3 Pole Solder Bare Wire End Gold 1m ** en attente de reception **
Le câble sera modifié et inséré dans le connecteur péritel.



-----

N'hésitez pas à poster si c'est constructif, je mettrai à jour les propositions !
Bye

Nico

Bonne idée . Uniquement des câbles avec DIN (type AES) ou également des câbles péritel (classiques) haute qualité RGB (pour sortir du supergun vers la télé) ?

Le Geek du Manchdi a écrit:Bonne idée . Uniquement des câbles avec DIN ou également des péritel (classique) haute qualité RGB (pour sortir du supergun) ?

Héhé, je penses faire uniquement des câbles AES ou de type AES compatibles

Nico

J'adhère totalement! Possibilité de sortir du stéréo via la prise jack en façade ou ça parasiterait les fils dédiés à la vidéo? (ce qui éviterait les soudures du bypass)

Attention sur le 8 broches, il y a des connecteurs avec les pins en U et les pins en C.
Je ne sais plus lequel est le bon. Grosso merdo, y'en a un pour la MD et l'autre pour la NG
Voilà :

Je vais essayer, oui je pense que cela n’en posera pas de problème ! (Je mettrai des condos si je peux sur les fils audio pour éviter les remontées parasites, je penses que ça devrait marcher)

Salut Poup
Yes merci, faudra que je vérifie en effet
Normalement c’est 270 degrés pour la neogeo, 262 degrés pour la megadrive. Le bout des pins peut aussi être en V ou rond il me semble
Merci !

Je me laisserai bien tenter, si tu pousses le projet au bout

DRAP

Le DIN Megadrive est en U (cf. photo), celui de la Neo Geo en C, et si on force avec le mauvais ça peut marcher pendant un temps mais ça finit toujours par péter le connecteur de la console définitivement. Bref, faut le bon, et tordre les pins pour que ça passe, c'est pas une option en fait.

le genre de truc a eviter,faut toujour utilise le bon connecteur

C'est bien un Din 270° pour la Neo.

Question :

est ce que tu penses ajouter un séparateur de synchro ( en option ) ?

Ca pourrait être très intéressant en effet.
A suivre.

Superbe idée, les techniciens de NGS vont être sur le coup pour t’aider

retrofab a écrit:Question :

est ce que tu penses ajouter un séparateur de synchro ( en option ) ?

Héhé salut retrofab

Si j'arrive à trouver un circuit assez petit pour le faire tenir dans le scart pourquoi pas (ou alors il faudra que je le fasse.)

Juste pour info....j ai toujour le cable ultra blindé de retrogaming uk...........et j ai un cable de type normal a premiere vu,fais par un polonais........y a aucune difference mais alors aucune........heu si les 20e qui les separent.

Utilisation et test sur du moniteur scart rgb pro.

Coucou nic034 , et merci pour ta réponse , ce serait chouette


En lisant les différents avis sur le forum j'ai l'impression que :

- le câble classique à 15 euros marche très bien ( en tous cas sur mon Plasma c'est nickel )

- le câble blindé est surtout utile dans le cas d'une utilisation avec un upscaler ( OSSC , Framemeister )

- le câble Csync donne un petit plus en qualité pure


Donc un câble avec blindage + Csynch me semble être le top du top , la différence visuelle sera plus ou moins

importante selon le set-up de chacun :

Ecran CRT ou moderne ( LCD , Plasma , etc )

Upscaler ou pas

Et la taille de l'écran doit sûrement jouer un peu aussi ( pas facile de voir une différence sur un petit écran )

Sur ma TV HD j'ai remarqué une petite bande noire en bas de l'écran avec câble RGB classique alors qu'elle n'y est pas quand on passe par le RCA d'origine.

@Amos :

as tu cette petite bande noire avec d'autres consoles branchées en RGB sur ce même écran ?

retrofab a écrit:@Amos :

as tu cette petite bande noire avec d'autres consoles branchées en RGB sur ce même écran ?

En fait l'image est relevée, c'est à dire que j'ai une bande noire en bas et une partie de l'image coupée en haut.

Je ne peux malheureusement pas tester avec une DC ou autre puisque je n'ai plus que la NG chez moi.
En revanche en passant par le RCA sur adaptateur péritel, je n'ai pas cette bande noire.
Ça vient donc du RGB ou du câble.

Ou tout simplement de la mise à l'échelle de ta TV .


Sur mon Plasma Panasonic full HD j'ai une image centrée ou non suivant les consoles :

NeoGeo :  image parfaitement centrée , que ce soit en 4/3 ou plein écran

Megadrive : image parfaitement centrée , que ce soit en 4/3 ou plein écran

Super Famicom : image ok en 4/3 mais décalée contre le bord gauche en mode plein écran


Neopolo qui à aussi un Plasma Panasonic mais un modèle pro , n'a aucun problème de centrage , j'ai l'impression

que çà dépend du modèle de l'écran , certains sont plus capricieux que d'autres.


Et même mon ancien rétro-projecteur CRT ( donc FULL SD ) se comportait différemment :

NeoGeo : image " un peu trop grande " en hauteur et décalée en largeur

Megadrive : nickel

Super Famicom : image décalée en largeur


RCA sur adaptateur péritel ou RGB sur péritel , la prise est la même mais le type de signal est différent donc

je suppose que le signal est géré différemment .

Le mieux serait que tu testes sur un autre écran pour en avoir le coeur net



Ce qui me fait penser à un truc :

nic034 , serait il possible d'ajouter l'option 4/3 forçé dans ton câble ?

retrofab a écrit:Ou tout simplement de la mise à l'échelle de ta TV .

Ça ne m'a jamais fait ça sur aucune console précédemment, je peux d'ailleurs régler l'échelle sur la TV mais rien n'y fait...
Je penche plutôt pour le traitement du RGB par le câble, qui est basique, pas de grande qualité et made in China, mais je peux me tromper.

Oui dans ce cas ce serait bien de pouvoir tester avec un autre câble rgb .

Amos a écrit:Sur ma TV HD j'ai remarqué une petite bande noire en bas de l'écran avec câble RGB classique alors qu'elle n'y est pas quand on passe par le RCA d'origine.

retrofab a écrit:Ou tout simplement de la mise à l'échelle de ta TV .


Sur mon Plasma Panasonic full HD j'ai une image centrée ou non suivant les consoles :

NeoGeo :  image parfaitement centrée , que ce soit en 4/3 ou plein écran

J'ai parlé trop vite car je viens de voir un truc


Ma NeoGeo est branchée avec SS2 , prête à jouer , alors par acquis de conscience j'ai mis le switch sur ON

pour vérifier ... et j'ai aussi cette petite bande noire dans le bas de l'image !

Pour être sûr , j'ai changé de jeu , je viens d'essayer avec WH2 : pareil !


En 4/3 :

centrage horizontal --> parfait , zéro bandes noires et pas de rognage de l'image

centrage vertical --> petite bande noire en bas de l'écran ( presque 1,5 cm sur ma TV 42 pouces )



En 16/9 :

centrage horizontal --> image bien centrée mais petites bandes noires de 2,2 cm de chaque coté

centrage vertical --> petite bande noire de 3 cm en bas , et mini bande noire de 6 mm en haut de l'écran


( je ne dit pas çà au pif hein , j'ai pris les mesures avec un mètre-ruban ^^ )


Comment se fait il que je ne l'aie pas vu avant me direz vous ?

Je porte des lunettes mais pourtant je ne suis pas bigleux hein , mais il faut savoir que :

- ma TV est posée à terre donc ce n'est pas idéal ( mon meuble TV est plein actuellement )

- ma TV est noire

- c'est un plasma donc les noirs sont bien noirs

- je joues dans le noir ( enfin , avec 2 petites lampes )


Donc les petites bandes noires dans tout çà ... bin j'avais pas fait gaffe .


Ce serait donc à priori normal d'avoir cette petite bande noire en bas avec une AES en RGB 4/3 sur un

écran HD sans upscaler externe.




Sinon , je re-confirme que l'image est vraiment magnifique avec mon câble AES stéréo à 15 euros , mais si il y

a moyen d'avoir encore mieux avec un câble blindé + Csync ... je suis preneur.

Amos a écrit:
En fait l'image est relevée, c'est à dire que j'ai une bande noire en bas et une partie de l'image coupée en haut.

Là par contre c'est bizarre car je n'ai pas çà chez moi.

Je viens de comparer avec mon World Heroes 2 en pause sur la TV par rapport à une vidéo Youtube du jeu et

c'est exactement pareil , le haut de l'image n'est pas rogné .


@nic034 :

Désolé pour le p'tit HS , j'essaie juste de comprendre/aider notre ami Amos .

Et j'ai déja une question en stock pour quand tu seras là.
