ma console NEO GEO AES que je viens d'acheter ne fonctionne pas à l'aide !

Johnny16Bit a écrit:Très belle console!
Effectivement, si tu pouvais ne pas avoir à la retourner, ce serait mieux. Bonne chance

Frizen a écrit:

sadani a écrit:

retrofab a écrit:Il faudrait "plonger" un peu plus à l'intérieur pour voir la révision de la carte mère.

je fais le maximum j'arrive pas a plonger plus pour voir la rev

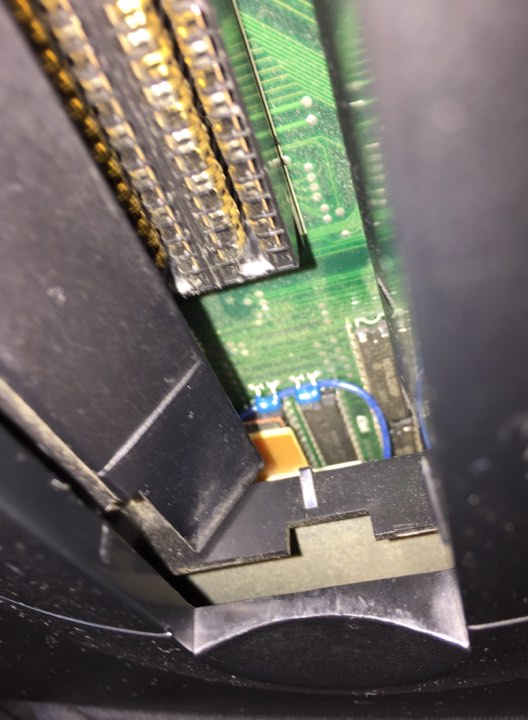

C'est pas évident à faire et encore moins à expliquer sur un forum mais j'y suis arrivé la semaine dernière. En gros tu mets la console sur tes genoux ou sur une table, et tu utilises une petite lampe torche ou un rayon de soleil qui rentre direct, pas un téléphone portable car trop gros. Tu dois incliner la console au maximum, le numéro de rev est écrit en blanc, tout à fond, comme indiqué sur la photo sur la carte mère, couleur verte, genre "AES 3.6". Il faut que tu joues pas mal avec l'inclinaisor car il y a un bout de plastique noir de la carcasse en plein milieu de la vue qui complique encore plus les choses, mais on y arrive.

Courage tout va s'arranger!

Je fais le maximum mais j'arrive vraiment pas a voir ce foutu numéro de REV j'ai réussi a voir écrit NEO AES sur la carte mère mais c'est tout.

Encore merci à tous pour votre aide ça fait chaud au coeur de voir que les gens s'impliquent dans mon problème

Si tu as vu AES c'est l'essentiel.  Maintenant tu dois regarder, il me semble, 1 ou 2 cm's un peu plus vers la gauche, le nº doit être écrit juste à côté. Le bout de plastique transversal du capot gêne mais en jouant pas mal tu dois y arriver. Je suis nul et en 5 min je l'ai vu

Pas de soucis en tout cas, on est tous des passionnés ici et l'entre-aide règne, comme il se doit

Avec le lspc 1er du nom sur les photos plus haut c'est une version nec sûr et certain.

Du coup tu as bien commandé une alim 5V (cf Facebook ;-) )?
Si ça fonctionne (ce qui devrait être le cas), retournes l'alim megadrive au vendeur, et fais toi rembourser le retour et la nouvelle alim

Ps : pour ton check de carte mère, regarde aussi vers le coin de la carte mémoire (toujours depuis la fente du jeux) si tu as une carte marron qui est visible (qui devrait "flotter" sur la carte mère verte)...

Spoiler:

Ça doit être une pal avec blindage et carte fille, première pcb nec.
C’est quel vendeur sur price?
Il est peut-être sur les forums, ça pourrait faciliter ton remboursement.

J'ai regardé encore une fois mais y quelque chose qui me gêne je ne peux vraiment pas voir plus. C'est cette foutue plaque marron qui m'empêche de voir mieux.



Et oui c'est moi sur le groupe FB j'ai commandé effectivement une alimentation 5v en espérant que ça résous le problème.

On dirai bien que c'est exactement la même carte mère que tu as montré en photo fanfangus.

Je l'ai acheté chez un vendeur qui s'appelle planete.jeux à Avignon apparemment c'est un spécialiste en jeux vidéo.

La plaque marron, c'est la carte fille pour améliorer le signal RGB.
Inutile de chercher, ceux sont les première pcb, première révision avec meilleure qualité d'image en rgb.
Par contre, elle a l'air bien crado à l'intérieur.
Tu devrais pouvoir trouver son tél au vendeur et le contacter pour lui expliquer le pb.

neo.fury a écrit:La plaque marron, c'est la carte fille pour améliorer le signal RGB.
Inutile de chercher, ceux sont les première pcb, première révision avec meilleure qualité d'image en rgb.
Par contre, elle a l'air bien crado à l'intérieur.
Tu devrais pouvoir trouver son tél au vendeur et le contacter pour lui expliquer le pb.

Exact...Il n'a pas l'air bien honnête le vendeur. J'ai du mal à croire qu'il ne savait pas.

Frizen a écrit:

neo.fury a écrit:La plaque marron, c'est la carte fille pour améliorer le signal RGB.
Inutile de chercher, ceux sont les première pcb, première révision avec meilleure qualité d'image en rgb.
Par contre, elle a l'air bien crado à l'intérieur.
Tu devrais pouvoir trouver son tél au vendeur et le contacter pour lui expliquer le pb.

Exact...Il n'a pas l'air bien honnête le vendeur. J'ai du mal à croire qu'il ne savait pas.

y a un peu de poussière à l'intérieur mais honnêtement ça passe elle semble pas si crade que ça

j'ai trouvé la page facebook du vendeur :

https://www.facebook.com/planetejeux/

je viens de lui envoyer un message j'attends la réponse.

neo.fury a écrit:
Par contre, elle a l'air bien crado à l'intérieur.

+ 1 , un bon nettoyage ne lui ferait quand même pas de mal ( après avoir résolu le problème de transfo ).


Je te cite un message de notre spécialiste nic034 :

nic034 a écrit:Salut,

L'essence-F c'est vraiment le top, je nettoie toutes mes PCB avec, mon matos, les plastiques, les cartouches, retirer les étiquettes etc.. tout ! Ca n'abime pas !

Pour vraiment nettoyer les PCB, c'est ca qu'il faut :
https://www.ebay.fr/itm/Cleanser-PCC-400-ml-SPRAYMicro-chip-ELEKTRONICPCC-400-ml-SPRAY/172755399629?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m1438.l2649

Il à aussi une technique pour nettoyer le port cartouche mais il faudra lui demander car je ne retrouve

plus son post.

neo.fury a écrit:La plaque marron, c'est la carte fille pour améliorer le signal RGB.
Inutile de chercher, ceux sont les première pcb, première révision.

Tu l'as eu il me semble tu les connais ces pcb.

Kategohi a écrit:

neo.fury a écrit:La plaque marron, c'est la carte fille pour améliorer le signal RGB.
Inutile de chercher, ceux sont les première pcb, première révision.

Tu l'as eu il me semble tu les connais ces pcb.

Oui, j'ai eu. Pour les avoir toutes eu d'ailleurs, c'est la meilleure en qualité d'image, pour ma part.

Phisiquement les nec sont vraiment differente il faudrai que j'en trouve une en loose.

Il me semble que la 3.3 et 3.4 y a juste une résistance en moins sur la 3.4 qui rends les couleurs plus chaude sinon tout est pareil.

Bon cherche pas à savoir quelle modèle tu as.
C'est la toute première série sortie d'usine AES-0 qui précède la AES-3.3

Un conseil !!!! Garde la avant tout car elle est encore plus rare et logiquement elle devrait proposer ce qui se fait de mieux au niveau image même si je n'ai pas pue comparer celle-là avec les autres modèles.



Je confirme bien quelle fonctionne en 5Volt / 3A parcontre elle aurait besoin d'un bon coup de décrassage.
Si un jours tu souhaite mettre un UNIBIOS sache que je peux le faire mais surtout j'aimerais bien pouvoir la comparer à ma Jap 3.3 pour voir ce qu'elle apporte de plus niveau image/couleur en RGB.

Comme dit neofury et vu comment elle est fabriquée et le filtrage que je vois elle doit pas mal décalquer les 3.3 et 3.6

Pas contre avec un gpu de plus niveau fiabilité elle est dans les choux.

Les amis j'aimerai tellement la garder mais avant tout faudrait être sûr qu'elle marche

Si elle est cramée elle ne servira plus a grand chose.

Certains pensent que oui vu que l'alim 10v a été branché plusieurs fois sans succès d'autres pense qu'elle marchera encore du coup je ne sais plus quoi penser

Bah en tout cas sur mes consoles en la branchant sur du 10Volt au lieu du 5volt cela ne l'avais pas cramé.
Comme toi je n'avais pas d'image jusqu'au moment où je me suis aperçu que je mettais trompé de transfo et la console est repartie donc no stress à avoir

Si elle marche elle démarera,j'ai pas bien regardé mais ça m'étonnerai que le +5v soit directement envoyé sur touts les circuits.
Pas contre d'ou elle sort personne le sait et pourquoi ta une alim mégadrive avec?

Le vendeur a rien testé du tout et est bien un peu bête quand même.

En plus 400e c'est trop chère pal ou pas pal.

Il faudrai la demonter pour voir le circuit d'alimentation primaire de la pcb.
Ça m'étonnerai qu'ils balancent le 5v sur la couche directement.

Il doit y avoir un régulateur ou une diode fusible (qui pourrait éviter de tout cramer même en inversant la polarité)

kogami a écrit:Bon cherche pas à savoir quelle modèle tu as.
C'est la toute première série sortie d'usine AES-0 qui précède la AES-3.3

Un conseil !!!! Garde la avant tout car elle est encore plus rare et logiquement elle devrait proposer ce qui se fait de mieux au niveau image même si je n'ai pas pue comparer celle-là avec les autres modèles.



Je confirme bien quelle fonctionne en 5Volt / 3A parcontre elle aurait besoin d'un bon coup de décrassage.
Si un jours tu souhaite mettre un UNIBIOS sache que je peux le faire mais surtout j'aimerais bien pouvoir la comparer à ma Jap 3.3 pour voir ce qu'elle apporte de plus niveau image/couleur en RGB.

Pas de problème cela peut être envisageable
Je suis de la région parisienne

Oui pour les différences sur les cartes mères NEC, moi j'en ai eu 2, et sur celle que j'ai encore j'ai un support tulipe d'origine pour le bios, et sur la 2eme (toujours nec donc), le bios était fixé direct sur la cm

Serial 2K (celle que j'ai) et 4K (que je n'ai plus)

Sinon j'ai aussi la même que celle dans le sujet (avec carte fille RGB) et également une blindée en direct sur la CM (celle qui était a Kayvin que j'ai récupéré il y a quelques mois)

Il n'y a quasiment pas de différences de signal entre la NEC et celle avec la carte fille (tests fait sur mon CRT et sur mon upscaler OSSC), la blindé, elle est superbe sur CRT, par contre à beaucoup de mal avec mon upscaler

Je ferai une vidéo comparative des 3, et aussi de l'apport du XNeo-1 sur les Neo en 3.4 / 3.5 et 3.6

PS : pour l'alim, franchement je pense que ta console doit fonctionner, moi même ça m'est arrivé de switcher des alims et de me rendre compte que c'était pas les bonnes, et au final tout fonctionnait

Tout le monde pense visiblement que ça viendrai de l'alimentation qui n'est pas la bonne.

Mais si c'était un autre problème en fait... on sait jamais.

En tout cas j'ai envoyé un message au vendeur toujours pas eu de réponse.

Ma commande d'alim 5v faites hier soir sur le site de retrogamesupply pas encore envoyée.

Par contre j'ai reçu mon second jeu ce matin c'est Burning Fight complet avec double notice

sadani a écrit:Tout le monde pense visiblement que ça viendrai de l'alimentation qui n'est pas la bonne.

Mais si c'était un autre problème en fait... on sait jamais.

En tout cas j'ai envoyé un message au vendeur toujours pas eu de réponse.

Ma commande d'alim 5v faites hier soir sur le site de retrogamesupply pas encore envoyée.

Par contre j'ai reçu mon second jeu ce matin c'est Burning Fight complet avec double notice

Cool le burning fight!
Je le cherche aussi mais ce n'est pas une priorité.
Je préfère quand même Robo Army, gros coup de coeur pour celui-là!!

Salut, je me balade dans "derniers sujets" encore.

Juste mon grain de sel: t'as effectivement la version Nec mais comme Kategohi dit, il faudrait voir si tu as l'addon pour accepter le 10V comme sur la photo ou non. C'est la petite carte verte avec la grosse bobine et les câbles.



Si tu l'as et que tu mets 5V: ça fera pas de mal mais ça marchera pas.
Si tu l'as et que tu mets 10V: ça doit marcher.
Si tu l'as PAS et que tu mets 5V: ça doit marcher.
Si tu l'as PAS et que tu mets 10V: ça craint mais si tu as ce groupe de composants vers le bouton reset, il doit pas y avoir eu de dégats:



Si tu as ni la carte, ni les composants à cet endroit, ça craint fort.

Ta télé te dit s'il n'y a pas de signal normalement ? Genre "no signal", "signal = 0", ... Si t'as un écran noir à la place de ça en tout cas, ta console est assez vivante pour faire un signal de synchro, c'est rassurant.

Salut furtek,merci de partager ton expérience.
C'est sur il vaut mieux demonter l'aes.
Si ils se sont mis direct +5v régulé dans le plan tout les chips sont morts sans exeption.

Demontage et verif dans un premier temps vois quel protection y a?
