Supergun; on fait le point? (svp)

Pour moi, je suis de l'avis qu'il ne faut pas déconner quand il s'agit d'alim.

Prenez une alim d'Arcade. Mieux d'avoir la possibilité de pouvoir régler les +5V, et avec assez de jus.

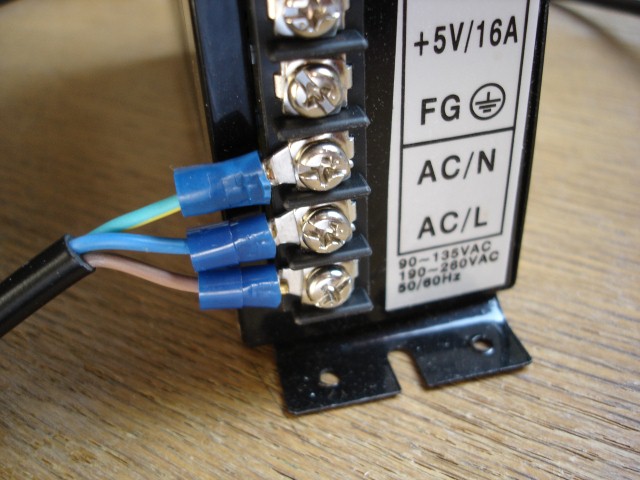

Il n'y a aucune difficulté même pour ceux qui n'ont pas de connaissance. Il faut juste savoir/apprendre à brancher un câble au secteur. Ce n'est ici pas plus que deux fils qui font une interruption dès le secteur vers l'alim. En plus, l'ordre des deux fils AC peut être changée. Il y a un troisième fil (Field Ground / Chassis Ground) qui n'est pas 100% nécessaire, mais je préfère l'avoir.

Suffit de suivre ce petit Tuto pour ceux qui ne le savent pas:
http://bencao74.blogspot.pt/2013/05/connecting.html

Si besoin d'aide, n'hésitez pas à revenir sur le sujet.
A savoir, il est très simple d’implémenter un câble avec un interrupteur déjà dessus.

jean1 a écrit:ca :
https://www.smallcab.net/molex-power-supply-p-808.html
c'est bien, mais je peux pas faire tourner un 161in1 mvs avec. c'est ça?

A priori non , ce n'est pas adapté, pas assez d'ampérage.

jean1 a écrit:et avec ça je peux?
https://www.smallcab.net/220v-350w-power-supply-p-495.html

Oui, mais à ce prix là, je te conseille d'aller dans le magasin informatique à côté de chez toi (ils auront peut-être moins cher et plus puissant).

jean1 a écrit:donc au final, c'est l'alim pc qui est mieux (contrairement à la logique)

Pas dans l'absolu, mais pour tes besoins : très probablement.

Je suis passé par la case slot supergun alim et bien c'est quand même un sacré bordel ... Après je sais que c'est un budget un peu plus conséquent mais avec le recul et l'analyse je me dis qu'un slot "bien" consolisé c'et quand meme autre chose

Ca c'est sauf si t'a prévu d'avoir une borne un jour !

je suis d accord sur ce point,si c est « que pour mvs « autant prendre un slot consoliser.mais bon c est facil le triple en budget.

apres j aime bien les branchement root du gun.et tu peu qmm jouer des autres system a un moment a l autre.

puis encore ca peu allez c est pas si le bordel que ca.

merci à tous.

en parlant de consolidation, on trouve des trucs comme ca en Chine :


j'ai vu ici que certains avec des "belles" consolidation à 200-300E venant sans doute de Chine aussi.

ca vaut quoi, au juste ces machins?

aussi bien, la pas chère en haut que la rouge qu'on a vu circulier ici (c'est neopolo qui l'avait "eu" https://www.neogeo-system.com/t6983-slot-mv1c-consolise-japangameonline)

que celle de ma photo.

Oui et c’est moi qui l ai

Enfin mon pot en France qui m a demandé de me le squatter donc ça doit pas être trop mal !

Mais neopolo pourra t en parler mieux que moi

Ca marche impec.apres niveau qualitée....mes phtos parle d elle meme.le model venais de japanonline(ca vien de chine aussi hein).mais j etais obliger de faire qlq modif au niveau des fixation des plexi......j ai du consolider tout ca.
Y a des photos que j ai fais sur ce sujet.

Du coup timba a une model consoliser consolider

Neopolo : je t'ai réglé pour le matos de la photo

Salut

En lisant ce topic je me rend compte de l'importance d'une alim ...

Ayant débuter y'a peux l'arcade en "slot mvs mv-1a " avec une 161-1, je rencontre beaucoup de problèmes avec, que ce soit le son qui sature énormément ou arret de la musique , plantage et reset, bug graphique et etc

J'en viens à me demander si l'alim qui m'a était vendu avec le slot et en voyant ce topic est suffisante pour faire tourner la 161 sur mon slot.

c'est une Adiance : prise secteur : 115/230v 6/3A,50/60hz
sortie : 300w

+3,3v=15A ( orange ) + 12v: 11A ( jaune ) + 5v :35A ( rouge )
+5vsb : 1,5A ( violet ) -12v :0,5A ( bleu ) -5v : 0,5A ( Blanc )

En voyant les réponses de ce topic j'ai l'impression que mon alim n'est pas suffisante pour un slot mv-1a tournant avec une 161-1.

ou alors la 161 est en cause tout simplement...

neopolo a écrit:je suis d accord sur ce point,si c est « que pour mvs « autant prendre un slot consoliser.mais bon c est facil le triple en budget.

apres j aime bien les branchement root du gun.et tu peu qmm jouer des autres system a un moment a l autre.

puis encore ca peu allez c est pas si le bordel que ca.

tu as quoi comme alim toi ?

pas mal de type d'alim

atx pc modifier,c'est a dire juste le connecteur atx20/24pin le reste supprimé.
classic alim arcade.
alim molex phobya (5a) ,qui peu faire tourner un slot mv4f avec trois grosse mvs maxi,cp2 darksoft ok aussi.

l'utilisation de tout ces type d'alim dependra du gun utilisé chez moi

neopolo a écrit:pas mal de type d'alim

atx pc modifier,c'est a dire juste le connecteur atx20/24pin le reste supprimé.
classic alim arcade.
alim molex phobya (5a) ,qui peu faire tourner un slot mv4f avec trois grosse mvs maxi,cp2 darksoft ok aussi.

l'utilisation de tout ces type d'alim dependra du gun utilisé chez moi

c'est gros tout ca, pas plus discret de prendre une alim de pc portable ?


et ta 161 est de 2011 donc pas moyen de comparer avecnos pb de 2018

peu pas faire plus petit que l alim phobya et aussi puissant.

faut un alim avec deux voltage distinct 5/12v.

de tout facon pour les gun te faut une alim a decoupage assez puissante avec les deux voltage voulu.

ta pas le choix,deja si tu prend un supergun c est pas une config console.

ok


et comment tu gères les saves sur ce truc ?

en aucun cas un supergun gere des saves ,un supergun c'est juste le moyen de jouer avec des commandes et afficher video des pcb arcade.

tu peu avoir les pcb qui sauvegarde les hiscores ou autre parametre en accedant au service mode.ca c'est lié au pcb.


apres comme je l'ai dis 10fois alim phobya en molex ou alim meanwell.

Yo Neopolo,

Tu aurais un lien pour la phobya en molex (j'ai pas trouvé ) ?

salut à tous

Grâce à Neopolo, je peux faire tourner mon slot mvs. merci à lui pour le supergun super, et l'alim de brute.

j'aurais 2-3 questions
mais, en regardant le supergun, j'ai vu qu'au niveau de l'endroit de la connection alim, il y a 2 prises -5v qui ne sont pas connectées. elles servent à rien?

j'ai aussi 2 fil pour la terre, mais comme sur la prise de l'alim il y a pas la terre, ca sert à rien... mais tout de même je voudrais insérer les deux fils noirs (si ils sont bien dédiés à la terre) dans le bornier.  je peux faire comme je veux où il faut respecter un "ordre"

et aussi, à quoi sert le bouton "voltmeter switch", et celui power switch?

merci pour votre aide passée, et merci d'avance de vos lumières


voici la photo

Yo mec ,

jean1 a écrit:il y a 2 prises -5v qui ne sont pas connectées. elles servent à rien?

Le -5v est utilisé par certaines PCB mais c'est globalement peut courant et complètement inutile pour le MVS.

jean1 a écrit:j'ai aussi 2 fil pour la terre, mais comme sur la prise de l'alim il y a pas la terre, ca sert à rien... mais tout de même je voudrais insérer les deux fils noirs (si ils sont bien dédiés à la terre) dans le bornier.  je peux faire comme je veux où il faut respecter un "ordre"

Les deux fils noirs vont effectivement à la terre (enfin c'est la coutume). Un ordre ? Pourquoi ? (à moins que j'ai mal compris la question)

jean1 a écrit:et aussi, à quoi sert le bouton "voltmeter switch"

Je n'ai pas le même supergun et je n'ai jamais vu cette option mais je me dis que le voltmeter switch doit donner le choix entre vérifier la tension du 5v ou du 12v (à vérifier ).

a donc, le switch voltmetre sert a mesurer le canal 5v et ou le canal 12v

donc je peux appuyer dessus, ça ne fera pas de sur ou sous tension?

merci le Geek, de ton avis. pour ordre pour la "terre", je parlais de polarite,mais sans doute que ca n'existe pas... les cours de physique du college sont loins, mais loins.
je prefere toujours demander... ce genre de matos, c'est fragile, donc je veux pas tout griller voire pire, me prendre du jus

oui c est le choix de control du 5 ou 12

merci a toi

Intéressant ce nouveau supergun, je connaissais par les forums le model de SmallCab
