Bidouille stick current gen ( xbox one /ps4 )

Impec,tu nous en dira mieu quand tu aura recu et mis les mains dans le camboui

Ca va te faire une note de 120e un peu pres avec les cables pour tes machines voulu?

Exact bien vu mon polo .

Oui je ferais des photos une fois le matos monté .

Bon je viens de recevoir le matos , mais j'ai réussi à démonter la pcb du stick one du coup je sais pas après si il faut que je remplace la pcb par la brook où alors laisser les deux .

Je crois que je suis niqué j'ai pas de micro tournevis pour desserrer les vis qui permettent de foutre chaque fils de chaque boutons ....

Bon j'ai réussi à foutre tous les câbles mais ça ne fonctionne pas , start abcd tout ça ne fonctionne pas que soi sur pce où snes .

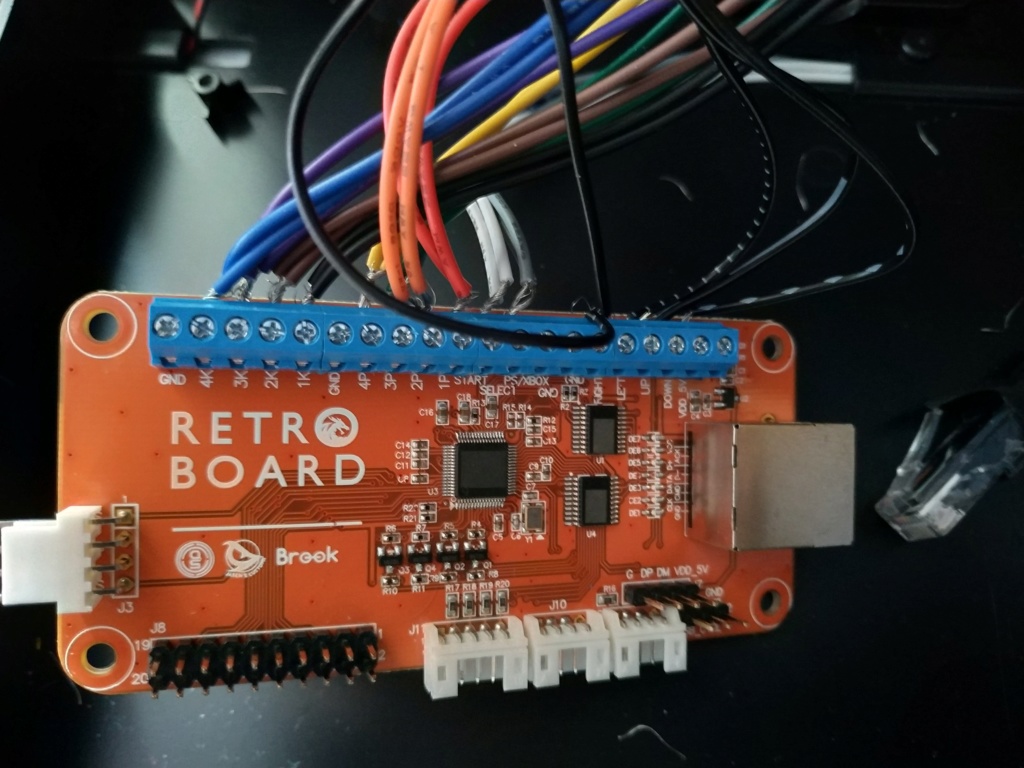

Une tof de mon câblage j'ai ptet loupé un truc , y'a GND sur le truc bleu pour les boutons abcd etc et start et select , j'ai pas mis de câbles dedans ça peut venir de ça non :

essaie de brancher toutes les masses sur ta carte, on ne sait jamais.

J'ai tout débrancher et sur le dessin il faut connecté tous les câbles de gauche ( parce qu'il ya deux câbles par boutons ) à chacun de ces emplacements et celui de droite ils mettent sur le GND photo à l'appuie (c'est quoi le GND ? ) :

GND c'est la masse. Un bouton ce n'est qu'un simple interrupteur
Sur ton cablage, je ne comprends pas pourquoi tu as 2 fils qui arrivent à chaque arrivée du bouton ?
normalement tu as un cable de masse qui relie chaque bouton que tu cables à GND et chauqe autre fil de bouton se cable à l'emplacement identifié : 1K/2K etc...

Ok merci bien du coup je comprend mieux pourquoi ça fonctionne pas je vais faire comme sur le dessin et foutre sur le gnd le groupe de câbles je te tiens au jus

bas le schema est tres bien la masse fait bien le tour des boutons.


AAAAAAAAAAAh mais j'avais pas vu la photo avant

faudra pas que tu fasse l'installation electrique chez moi hihihihihi

et oui ta pas suivi le schema.faut la masse et un qui actionne pour chaque boutons et non les 2 memes sur chaque action.

c'est en forgeant qu'on devien forgeron

Ca marche à moitié là , du coup je fou tous les GND à chaque emplacements à la place des autres non et pour la direction ça fonctionne pas bien idem je fou tout sur le GND ?
Start select fonctionne pas non plus .

J'suis pas électricien , jsuis plus calé en informatique pour monter un pc .

La direction c'est pareil : 4 interrupteurs pour haut/bas/gauche/droite. Donc là encore une masse commune pour tout le monde et branchement de celle-ci au GND sur ton plan et chaque autre point de l'interrupteur (switch) vers la direction qui va bien.
Attention sur ce point c'est inversé

J'ai pas compris le c'est inversé , parce que pour les directions j'ai pas de codes couleurs juste un seul câbles que je peux diviser en 5 et pas de différences quoi ..

A mon avis tu devrai étamer tes fils ça te facilitera leur insertion dans les borniers et ça sera plus propre.

Je pense que Poup veux parler de l’inversion des switch pour les directions.

Exemple le switch en haut du stick c'est la direction bas, le switch en bas c'est la direction haut pareil pour gauche et droite.

J'ai pas de fer pour étamer .

Voilà une photo du câble directionnel pour montrer qu'il n'y a pas repères :




Problème également avec les boutons obligé de faire un duo de boutons pour faire B par exemple je fais B+Y

Sur ton connecteur y a le ground et les 4 directions.le ground soit tout a droite ou tout a gauche.normalement c est marquer sur la pcb d origine ou ce trouve le grd.

Merci pour les précisions mon polo mais , il n'y a pas de repères ground sur l'ancienne pcb ....Une tof pour montrer au cas où je soit bigleux :



C'est le connecteur 5 broches au dessus du grand noir .

Sers toi du harness sanwa comme repère tu cables au bornier en fonction de l’orientation du stick.

Putain t'as géré mon bon shintok ce détail de ouf ça va bien m'aider .

Tu peux aussi aller voir ce document sur lgdm.fr. C'est la même chose avec les positions pour Seimitsu également :



Au cas où .

C'est quel schéma du coup parce que j'ai un doute une tof de la config :

fuegan a écrit:C'est quel schéma du coup parce que j'ai un doute une tof de la config :

Normalement, tu es dans le premier cas : le premier schéma en haut à gauche . attendons quand même confirmation de ShinTok ou d'un autre membre car on a vite fait de s'emmêler les pinceaux mais logiquement c'est ça .

Les schémas c'est pour ouverture par le dessous, toi vu que c'est un te 2 et que la plaque se soulève prend comme repere les boutons (du schéma).




oops le geek a été plus rapide

ShinTok30 a écrit:oops le geek a été plus rapide

Chacun son tour , bientôt on va se battre pour aider les membres .

ShinTok30 a écrit:Les schémas c'est pour ouverture par le dessous, toi vu que c'est un te 2 et que la plaque se soulève prend comme repere les boutons (du schéma).

@Fuegan, sinon, un truc simple dans ton cas, fais pivoter ta photo à 180° et là tu retrouves la config du premier cas .

Merci les gars .

Bon maintenant il me reste à connecter les câbles au ground mais ça fait épais pour rentrer les 8 dedans .

Je me demande à quoi sert le ground complètement à gauche en haut :
