Recherche réglage pour le XRGB pour la neo ou slot MVS

Bonjour les amis , je dispose du XRGB mini , mais je galère comme jamais pour trouvé un bon réglage qui ce rapproche le plus possible au tube cathodique sur ma neo .
J ai testé le réglage du lien de Nico en 720p.bin mais celui-ci ne me convient pas.
Donc je suis preneur pour celui qui dispose de la bête des réglages maison , ou sinon de liens avec d autre configuration pour la neo .
merci à vous

J ai testé le fichier neo 720p.bin du site http://www.firebrandx.com/framemeisterprofiles.html il ne me convient pas pixelise trot à mon goût malgré les scanlines activés.

Malgré l’aide de certains membres jsuis tjr en galère pour les réglages ..
Ce qui est dommage comparé au xrgb3 il n’y a pas possibilité de ressortir en out en vga , il n’y a pas d autre solution que de ressortir en hdmi , par contre en entré (in) tout est dispo .
Mais à mon avis je ne suis pas doué sur cette bête , car oui c est une belle bécane , si je ne trouve pas satisfaction je revendrais au prix d achat sur le forum 310€ Acheté ici à un membre sympathique , et je rachete un XRGB 3

Y a t il du monde qui a un slot MVS brancher sur un XRGB mini pour connaître le bon scart câble rgb , car avec l’adaptateur scart (eu)j ai que le son pas la vidéo , il y a que la neo aes qui passe niquel malgré divers réglage .
Après les conseil’de RYo , la vidéo passe bien en cinch du slot au minirgb qui ressort en hdmi out , mais avec le scart rgb pas de signal vidéo ....

Si vous pouvez m aider les copains’

Regarde ce lien il parle des réglages du XRGB Mini:https://www.nintendojo.fr/articles/editos/test-du-xrgb-mini-framemeister-partie-2

Il y a un petit passage pour la Neo "la Neo-Geo est par exemple connue pour avoir une fréquence de sortie très inférieure à ce qu’autorise la norme NTSC. Quoiqu’il arrive le Framemeister s’en sort plutôt bien, mais il faut néanmoins jouer de temps en temps avec le réglage SYNC_SET > SYNC_LEVEL."

Ryo Sakazaki a écrit:Regarde ce lien il parle des réglages du XRGB Mini:https://www.nintendojo.fr/articles/editos/test-du-xrgb-mini-framemeister-partie-2

Il y a un petit passage pour la Neo "la Neo-Geo est par exemple connue pour avoir une fréquence de sortie très inférieure à ce qu’autorise la norme NTSC. Quoiqu’il arrive le Framemeister s’en sort plutôt bien, mais il faut néanmoins jouer de temps en temps avec le réglage SYNC_SET > SYNC_LEVEL."

Oui je vais regarder , mais ce que je comprend pas c est l’histoire du slot en rgb pas d image juste le son , alors c est la roulette russe est-ce que je dois commander le câble sur ton liens , jsuis un peux perdu , si encore j avais l image sur le slot ça irais , mais rien que le son , donc je suppose c est l’adaptateur scar (eu) du mini XRGB qui n accepte pas l’image , mais si je tente a commander sur ton lien y a deux model ....

Avant de commander le câble il faudrait que tu essayes avec la prise cinch.

La prise CINCH vidéo est branché sur un encodeur NeoBlitz situé dans ton slot, elle gère la sortie CINCH et SVHS.

Ryo Sakazaki a écrit:Avant de commander le câble il faudrait que tu essayes avec la prise cinch.

La prise CINCH vidéo est branché sur un encodeur NeoBlitz situé dans ton slot, elle gère la sortie CINCH et SVHS.

Lol j ai rien compris RYo , sur le slot j ai testé la prise cinch jaune cette Après midi comme tu m a demandé que je relier au cinch du XRGB et la j avais l image

marcpm a écrit:

Ryo Sakazaki a écrit:Avant de commander le câble il faudrait que tu essayes avec la prise cinch.

La prise CINCH vidéo est branché sur un encodeur NeoBlitz situé dans ton slot, elle gère la sortie CINCH et SVHS.

Lol j ai rien compris RYo , sur le slot j ai testé la prise cinch jaune cette Après midi comme tu m a demandé que je relier au cinch du XRGB et la j avais l image

Ah autant pour moi je ne m'en rappelais plus.

marcpm a écrit:Y a t il du monde qui a un slot MVS brancher sur un XRGB mini pour connaître le bon scart câble rgb , car avec l’adaptateur scart (eu)j ai que le son pas la vidéo , il y a que la neo aes qui passe niquel malgré divers réglage .
Après les conseil’de RYo , la vidéo passe bien en cinch du slot au minirgb qui ressort en hdmi out , mais avec le scart rgb pas de signal vidéo ....

Salut marcpm

http://junkerhq.net/xrgb/index.php?title=XRGB-mini_FRAMEMEISTER#I_have_a_SCART_cable_that_carries_composite_video_or_S-Video.2C_can_I_use_that_with_the_RGB-IN_on_the_Mini.3F

I have a SCART cable that carries composite video or S-Video, can I use that with the RGB-IN on the Mini?
No, the RGB-IN accepts RGB inputs only. If your SCART cable is not wired for RGB, you will not get a picture.


Tu oublies tout de suite le "s-video" avec le xrgb-mini en entrée sur la prise RGB-in ca marchera pas : le matos ne supporte que le RGB (comme c'est marqué au dessus de la prise) sur la prise RGB que ca soit avec le cable EU ou le cable JAP. Le s-video étant inférieur en qualité au RGB (de peu mais il est moins bon), dans tous les cas, il te faudra faire câbler un port DIN8 sur ton slot pour y brancher un cable neogeo AES normal, ca prends 30min maximu, peut être que quelqu'un pourra te faire ca ici. (y'a 6 fils à mettre sur le connecteur DIN8 : R,G,B,sync,5V,ground : généralement on cable la PIN7 plutôt que la PIN 3 pour la synchro, certains cables sont cablé en 7 d'autres en 3)

Solution alternative, soit tu passes par un supergun classique :
http://www.ebay.fr/itm/Arcade-Supergun-Retroelectronik-essential-le-plus-polyvalent-des-superguns/152234954116?hash=item2371e90d84:g:VX0AAOSwDmBY3-1i

ou pro :
http://www.ebay.fr/itm/Arcade-Supergun-Retroelectronik-Pro-Gamer-autofire-et-voltmetre-integres/152256212785?hash=item23732d6f31:g:P-kAAOSwmLlX6aix

nic034 a écrit:

marcpm a écrit:Y a t il du monde qui a un slot MVS brancher sur un XRGB mini pour connaître le bon scart câble rgb , car avec l’adaptateur scart (eu)j ai que le son pas la vidéo , il y a que la neo aes qui passe niquel malgré divers réglage .
Après les conseil’de RYo , la vidéo passe bien en cinch du slot au minirgb qui ressort en hdmi out , mais avec le scart rgb pas de signal vidéo ....

Salut marcpm

http://junkerhq.net/xrgb/index.php?title=XRGB-mini_FRAMEMEISTER#I_have_a_SCART_cable_that_carries_composite_video_or_S-Video.2C_can_I_use_that_with_the_RGB-IN_on_the_Mini.3F

Tu oublies tout de suite le "s-video" avec le xrgb-mini en entrée sur la prise RGB-in ca marchera pas : le matos ne supporte que le RGB (comme c'est marqué au dessus de la prise) sur la prise RGB que ca soit avec le cable EU ou le cable JAP. Le s-video étant inférieur en qualité au RGB (de peu mais il est moins bon), dans tous les cas, il te faudra faire câbler un port DIN8 sur ton slot pour y brancher un cable neogeo AES normal, ca prends 30min maximu, peut être que quelqu'un pourra te faire ca ici : (R,G,B,sync,5V,ground : généralement on cable la PIN7 plutôt que la PIN 3 pour la synchro, certains cables sont cablé en 7 d'autres en 3.

I have a SCART cable that carries composite video or S-Video, can I use that with the RGB-IN on the Mini?
No, the RGB-IN accepts RGB inputs only. If your SCART cable is not wired for RGB, you will not get a picture.

Solution alternative, soit tu passes par un supergun classique :
http://www.ebay.fr/itm/Arcade-Supergun-Retroelectronik-essential-le-plus-polyvalent-des-superguns/152234954116?hash=item2371e90d84:g:VX0AAOSwDmBY3-1i

ou pro :
http://www.ebay.fr/itm/Arcade-Supergun-Retroelectronik-Pro-Gamer-autofire-et-voltmetre-integres/152256212785?hash=item23732d6f31:g:P-kAAOSwmLlX6aix

Merci pour l info , donc la je suis cuit , sî’je souhaite que le rgb passe faut modifier ? Car la du slot rgb a l adaptateur scar du mini rgb pas d image juste le son

Ryo Sakazaki a écrit:

marcpm a écrit:

Ryo Sakazaki a écrit:Avant de commander le câble il faudrait que tu essayes avec la prise cinch.

La prise CINCH vidéo est branché sur un encodeur NeoBlitz situé dans ton slot, elle gère la sortie CINCH et SVHS.

Lol j ai rien compris RYo , sur le slot j ai testé la prise cinch jaune cette Après midi comme tu m a demandé que je relier au cinch du XRGB et la j avais l image

Ah autant pour moi je ne m'en rappelais plus.

RYo tu peux me faire la modife si je te renvoi encore le slot ?

marcpm a écrit:

Ryo Sakazaki a écrit:

marcpm a écrit:

Ryo Sakazaki a écrit:Avant de commander le câble il faudrait que tu essayes avec la prise cinch.

La prise CINCH vidéo est branché sur un encodeur NeoBlitz situé dans ton slot, elle gère la sortie CINCH et SVHS.

Lol j ai rien compris RYo , sur le slot j ai testé la prise cinch jaune cette Après midi comme tu m a demandé que je relier au cinch du XRGB et la j avais l image

Ah autant pour moi je ne m'en rappelais plus.

RYo tu peux me faire la modife si je te renvoi encore le slot ?

Il faut simplement qu'on te rajoute une DIN8 type chassis comme celui-ci :

et brancher dessus les points sorties jamma du slot qui vont bien : R, G, B, synchro, 5V, masse et le son mono. (faut pas oublie les résistances qui vont bien).

http://undercontrol.forumactif.fr/t434-consolisation-d-un-slot-mv2f-1er-partie

Soudure des fils pour la création du signal RGB sur la carte :

Le cercle rouge fils à souder pour signal rouge
Le cercle vert fils à souder pour signal vert
Le cercle bleu fils à souder pour signal bleu
Le cercle violet est la synchronisation
Le cercle noir est la masse
Le cercle orange est le +5 volt

Sur la DIN 8 puis la péritel:

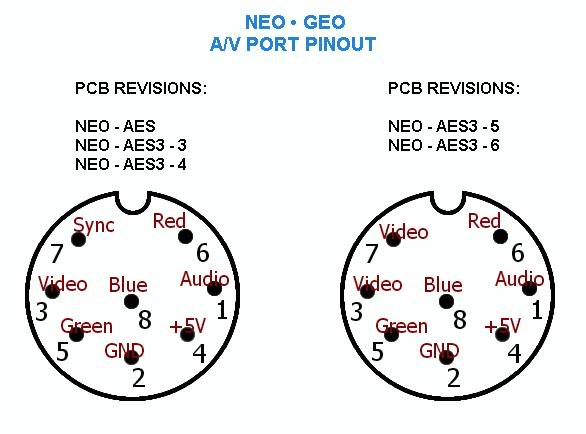

Pin n°1 Audio droite sur la péritel n°2
Pin n°2 Masse sur la péritel n°4-5-9-13-17-18-21
Pin n°3 Synchronisation sur la péritel n°20
Pin n°4 Alimentation + 5 Volt sur la péritel n°8 puis avec une résistance de 180 ohms en 16
Pin n°5 Couleur Vert sur la péritel en n°11
Pin n°6 Couleur Rouge sur la péritel en n°15
Pin n°7 Audio gauche sur la péritel en n°6
Pin n°8 Couleur Bleu sur la péritel en n°7

nic034 a écrit:

marcpm a écrit:

Ryo Sakazaki a écrit:

marcpm a écrit:

Ryo Sakazaki a écrit:Avant de commander le câble il faudrait que tu essayes avec la prise cinch.

La prise CINCH vidéo est branché sur un encodeur NeoBlitz situé dans ton slot, elle gère la sortie CINCH et SVHS.

Lol j ai rien compris RYo , sur le slot j ai testé la prise cinch jaune cette Après midi comme tu m a demandé que je relier au cinch du XRGB et la j avais l image

Ah autant pour moi je ne m'en rappelais plus.

RYo tu peux me faire la modife si je te renvoi encore le slot ?

Il faut simplement qu'on te rajoute une DIN8 type chassis comme celui-ci :

et brancher dessus les points sorties jamma du slot qui vont bien : R, G, B, synchro, 5V, masse et le son mono. (faut pas oublie les résistances qui vont bien). Voici le schéma dérivé du supergun smallcab :

jsuis noob je comprend rien ( le fil vert sur le bouton vert et le fil rouge sur le bouton rouge ..)

marcpm a écrit:

nic034 a écrit:

marcpm a écrit:

Ryo Sakazaki a écrit:

marcpm a écrit:

Ryo Sakazaki a écrit:Avant de commander le câble il faudrait que tu essayes avec la prise cinch.

La prise CINCH vidéo est branché sur un encodeur NeoBlitz situé dans ton slot, elle gère la sortie CINCH et SVHS.

Lol j ai rien compris RYo , sur le slot j ai testé la prise cinch jaune cette Après midi comme tu m a demandé que je relier au cinch du XRGB et la j avais l image

Ah autant pour moi je ne m'en rappelais plus.

RYo tu peux me faire la modife si je te renvoi encore le slot ?

Il faut simplement qu'on te rajoute une DIN8 type chassis comme celui-ci :

et brancher dessus les points sorties jamma du slot qui vont bien : R, G, B, synchro, 5V, masse et le son mono. (faut pas oublie les résistances qui vont bien). Voici le schéma dérivé du supergun smallcab :

jsuis noob je comprend rien ( le fil vert sur le bouton vert et le fil rouge sur le bouton rouge ..)

J ai MP au patron si il peux

Pas de soucis, il va te faire ca en 3min je penses
Bye

nic034 a écrit:Pas de soucis, il va te faire ca en 3min je penses
Bye

Ben j espère si il peux , elle reviens de chez RYo y a deux jours , après pas évident surtout qu’elle est consolisé

Oui je peux faire la modif.

Le truc que je ne comprends pas bien c'est pourquoi une NeoGeo qui ne sort pas du vrai RGB fonctionne avec ton Mini XRGB alors que j'ai branché ton slot MVS sur ton cathodique de test et qu'il affichait une image normale.

Car je voudrais être sur que la modif que je ferais pour être identique à une console AES servira à quelque chose.

C'est ça que je n'explique pas dans ton soucis d'affichage avec le XRGB mini.

Ryo Sakazaki a écrit:Oui je peux faire la modif.

Le truc que je ne comprends pas bien c'est pourquoi une NeoGeo qui ne sort pas du vrai RGB fonctionne avec ton Mini XRGB alors que j'ai branché ton slot MVS sur ton cathodique de test et qu'il affichait une image normale.

Car je voudrais être sur que la modif que je ferais pour être identique à une console AES servira à quelque chose.

C'est ça que je n'explique pas dans ton soucis d'affichage avec le XRGB mini.

Je ne sais pas l aes fonctionne sans problème sur le XRGB , mais pas le slot il,y a que le son , j ai tout essayé , effectivement il y a que par la prise cinch que l image a fonctionner .
Bon je te renvoi le slot demain RYo , il est bien chez toi

Alors concernant la modif oui je peux la faire.

Par contre que ce soit une prise Din ou ta prise SubD15 qui est déjà installé sur ton slot ce n'est pas grave il faut juste que je refasse le câblage de la prise.

Par contre du n'auras plus les sorties Cinch video et SVHS car on n'utilisera plus l'encodeur vidéo.

Seb.

Ryo Sakazaki a écrit:Alors concernant la modif oui je peux la faire.

Par contre que ce soit une prise Din ou ta prise SubD15 qui est déjà installé sur ton slot ce n'est pas grave il faut juste que je refasse le câblage de la prise.

Par contre du n'auras plus les sorties Cinch video et SVHS car on n'utilisera plus l'encodeur vidéo.

Seb.

Du moment que je puisse avoir le mieux en qualité vidéo et que cela fonctionne comme l aes , je t ai MP RYo , pour que tu me confirme l’adresse

C'est fait.

Ryo Sakazaki a écrit:C'est fait.

Mp RYo c est posté

Ryo Sakazaki a écrit:Oui je peux faire la modif.

Le truc que je ne comprends pas bien c'est pourquoi une NeoGeo qui ne sort pas du vrai RGB fonctionne avec ton Mini XRGB alors que j'ai branché ton slot MVS sur ton cathodique de test et qu'il affichait une image normale.

Car je voudrais être sur que la modif que je ferais pour être identique à une console AES servira à quelque chose.

C'est ça que je n'explique pas dans ton soucis d'affichage avec le XRGB mini.

Salut Ryo,

Je peux me tromper mais je pense que le framemeister supporte uniquement RGB sur le scart mais pas le flux video s-video qui envoi sauf erreur le signal luminance sur la synchro 20 (sync on luma), le signal signal chrominance sur la pin 15, rien sur le 11 qui devrait être le vert, et rien sur le 7 qui devrait être le bleu.

https://www.retrogamingcables.co.uk/composite-video-vs-composite-sync





Pour le composite, j'ai pas bien compris l'histoire sur la console AES, comment est câblée la console AES au niveau de la sortie video, quel est le soucis en fait ?


Bye
Nico

http://pinouts.ru/VideoCables/scart_adapter_pinout.shtml
