Re: Poids d'un Jeu AES

shin Mer 27 Juin 2018 - 22:19

Oki merci pour tes éclaircissements.

marcpm Mer 27 Juin 2018 - 22:19

même en retirant l eprom si je le fais envoyé à Ryo , je vais gagner juste l histoire des 10 grammes en plus , après la disposition des eproms changés cela ne correspond pas au set1 sur arcade collector il me
Semble .
Après insert et notice sont en superbe état .
J aurais du jamais ouvrir le débat du poid de la
Cartouche du DD et de la faire ouvrir Laughing

Darkgriboux Mer 27 Juin 2018 - 22:21

Mais non , t’as bien fait Marc. Tu fais avancer la science super

Le Geek du Manchdi Mer 27 Juin 2018 - 22:22

shin a écrit:Ha bon Oo sur quel jeu (ou réparation) est-ce déjà arrivé ?

Exemple sur un scan de Art of Fighting (version MVS).

Poids d'un Jeu AES - Page 4 AOF_Af

Kategohi Mer 27 Juin 2018 - 22:22

Oui mais au moins c'est clair.
C'est pas un faux et il faut qu'il faut qu'il soit reconnus original.

Kategohi Mer 27 Juin 2018 - 22:25

Le Geek du Manchdi a écrit:
shin a écrit:Ha bon Oo sur quel jeu (ou réparation) est-ce déjà arrivé ?

Exemple sur un scan de Art of Fighting (version MVS).

C'est la même puce.
Y a queque chose d'snk dans tout ça et pour le double dragon c'est peut être une erreur d'origine,ils se sont trompés possible et c'est resté comme ça.

**Ryo Sakazaki** Mer 27 Juin 2018 - 22:28

Kategohi a écrit:Je me demande bien ce que contient cette eprom et pourquoi elle est là.

A mon avis elle ne sert à rien.

**Ryo Sakazaki** Mer 27 Juin 2018 - 22:30

philhp a écrit:
Réparation oui c'est certain...

maintenant faite par SNK , j'y crois pas :
SNK aurait posé dessus un scotch pour masquer la fenêtre d'effacement.
C'est le minimum...

+1

neopolo a écrit:snk ne bouchais pas systematiquement les fenetres des eeproms

Oui c'est vrai mais souvent il y avait quand même un trait de couleur dessus, la il n'y a rien. silent

Kategohi Mer 27 Juin 2018 - 22:31

Ryo Sakazaki a écrit:
Kategohi a écrit:Je me demande bien ce que contient cette eprom et pourquoi elle est là.

A mon avis elle ne sert à rien.

Oui elle est absente sur les autres pcb.
Snk ce serai trompé a l'usine et ils l'ont mis.
Faudrait dumper son contenu.

Et si c'est une réparation ,de quoi vu qu'il y a rien là.

**Ryo Sakazaki** Mer 27 Juin 2018 - 22:34

Je viens de voir que sur le site de Arcade Collector, il y a une grosse boulette au niveau des PCBs de Double Dragon AES Shocked

, il a mis les PCBs AES de Dunk Dream.

Double Dragon aura des eproms de type 082-P1,082-V1 alors que Dunk Dream aura des eproms de type 079-P1, 079-V1.

Donc marc tu n'as pas pu comparer les bons PCBs en regardant le site de Arcade Collector.

marcpm Mer 27 Juin 2018 - 23:01

Ryo Sakazaki a écrit:Je viens de voir que sur le site de Arcade Collector, il y a une grosse boulette au niveau des PCBs de Double Dragon AES , il a mis les PCBs AES de Dunk Dream.

Double Dragon aura des eproms de type 082-P1,082-V1 alors que Dunk Dream aura des eproms de type 079-P1, 079-V1.

Donc marc tu n'as pas pu comparer les bons PCBs en regardant le site de Arcade Collector.

Bravo pour la précision bien vu Ryo super

Le Geek du Manchdi Mer 27 Juin 2018 - 23:36

Kategohi a écrit:pour le double dragon c'est peut être une erreur d'origine,ils se sont trompés possible et c'est resté comme ça.

J'ai pensé à la même chose mais comment savoir Neutral

...

Ryo Sakazaki a écrit:Oui c'est vrai mais souvent il y avait quand même un trait de couleur dessus, la il n'y a rien.

Ouais, c'est vrai... J'ai toujours vu un trait, un chiffre (dans de rare cas) ou juste un point (il me semble) mais jamais comme ça sans rien.

philhp Jeu 28 Juin 2018 - 9:12

oui exact, maintenant que tu le dis... , me souviens avoir vu des traits de couleur sur les EPROM snk cheers

elrayzeur Jeu 28 Juin 2018 - 9:21

Lut

Les jumpers J8/J9 sont inversé l'ep1 est peu être lut ou partiellement à la place de p1.

https://wiki.neogeodev.org/index.php?title=PROGBK1

Je ne pense pas que se soit une réparation usine, de mémoire Snk remplaçait les composants défectueux ou ajouté un ptit fil mrgreen

et l'eprom en place n'a pas l'air d'en être à sa première réparation (trace de griffure de feutre et effacement des inscription comme si ça avait été nettoyé) .

marcpm Jeu 28 Juin 2018 - 9:46

Vue que sur arcade collector les pcb présenté ne sont pas celui du double dragon aes comme a dit RYo , y aurais t il une personne qui a des photos des pcb du DD pour comparé

**Ryo Sakazaki** Jeu 28 Juin 2018 - 10:13

marcpm a écrit:Vue que sur arcade collector les pcb présenté ne sont pas celui du double dragon aes comme a dit RYo , y aurais t il une personne qui a des photos des pcb du DD pour comparé

Ce sera exactement la même PCB que pour la version MVS, c'est à dire une PROGTOP2 avec 3 eproms (2VX et 1P).

Confirmé quand quelqu'un postera des photos de ses pcbs AES. Wink

spnzOOO Jeu 28 Juin 2018 - 10:24

Y'en a pas un exemplaire sur le topic des PCB's ?
J'arrive pas à le retrouver là.

Et en définitive ça donne quoi cette histoire de poids ?
C'est fiable ?

boo Jeu 28 Juin 2018 - 10:37

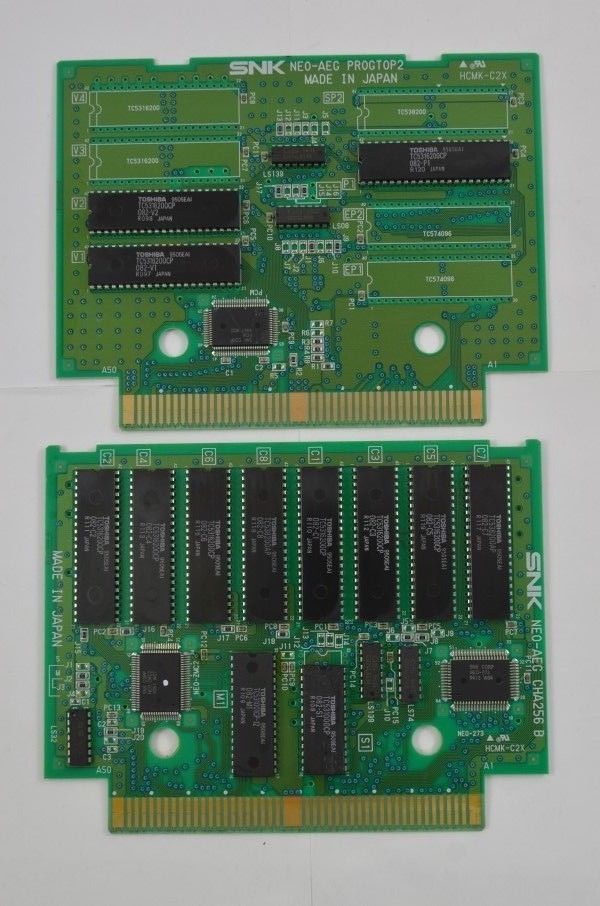

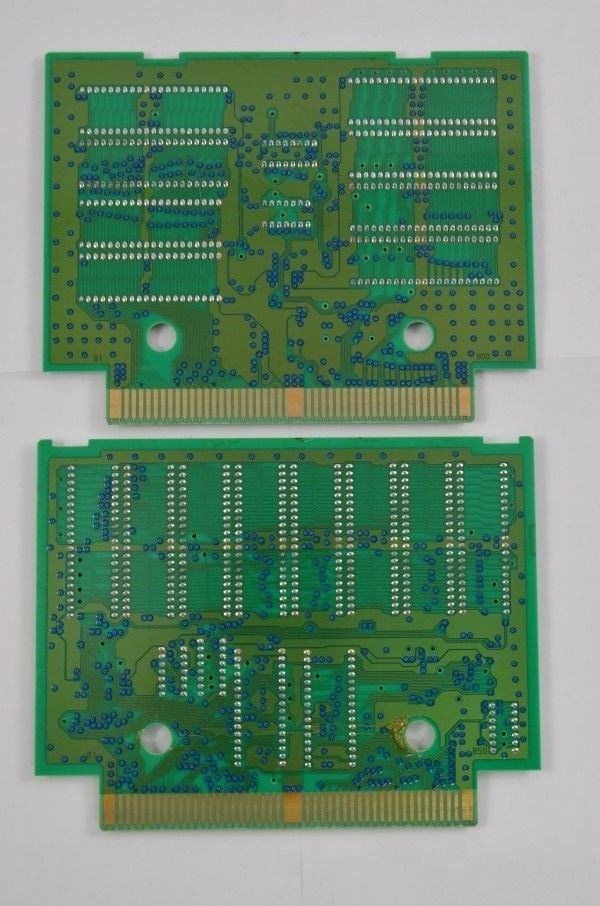

Y a un double dragon sur ebay où on voit les boards

https://www.ebay.fr/itm/DOUBLE-DRAGON-Neo-Geo-AES-100-legit-SNK-USA-French-Double-notice-RARE/282971589464?hash=item41e26bcb58:g:VzMAAOSw7m9a~wQV
Je sais pas si peux vous aider.

marcpm Jeu 28 Juin 2018 - 10:42

boo a écrit:Y a un double dragon sur ebay où on voit les boards

https://www.ebay.fr/itm/DOUBLE-DRAGON-Neo-Geo-AES-100-legit-SNK-USA-French-Double-notice-RARE/282971589464?hash=item41e26bcb58:g:VzMAAOSw7m9a~wQV
Je sais pas si peux vous aider.

Merci pour les photos :super
