TUTO INSTALLATION UNIVERSE BIOS 3.0 NEO GEO AES 3-3 (serial:021239)

P'tain, va falloir faire un topic "Unibios : Le bêtisier"

Merci je me sens prêt avec tout vos conseils à tenter l'opération.

Je ne tente rien à tenter de tout de façon. En fil, je dois avoir du kynar très fin ça devrait le faire je suppose.

Oui c'est parfait, encore mieux si c'est du multi brins

Ok NeoNathan.

Au fait, tu ne m'as pas dit combien tu me l'as rachèterai au cas où ma neo geo ? C'est pour me faire une idée.

Il ne faut pas du multibrin justement et le Kynar est monobrin

Pourquoi le mien est multi?
C'est ce que j'utilisais pour la conception de supergun

Ce n'est peut-être pas du Kynar fin alors En tout cas pour réparer une piste, du mono brin c'est bien.

Yo,

Je n'ai que du mono brin et c'est ce que je vais mettre.

c'était tellement plus simple pour toi de le souder par dessus le bios d'origine exemple ci-dessous

http://www.mmmonkey.co.uk/snk-neo-geo-aes-unibios-install/

C'est ce que je voulais faire au départ mais Ryo me l'a déconseillé et je pense qu'il est plus expérimenté que moi.

Bon voilà j'ai mis l'unibios 3.0 sur un support tulipe, pouvez-vous me dire si je l'ai mis dans le bon sens svp ? Je pense que oui.
J'ai encore redoublé de malchance en retirant une pastille de soudure une autre piste s'est déssoudée et voilà ce que j'ai
à l'image, j'ai bien peur que ce soit mort.Je sais je suis un boulet.

L'empreinte blanche indique comment poser le BIOS, en l'occurrence, tu l'as mis dans le bon sens.

T'as une macro de l'endroit où ça s'est retiré ?
Si tu ne t'en sors pas, tu pourras m'envoyer ta console mi-avril/fin avril, je devrais pouvoir la réparer sans problème... enfin si tu me confirmes qu'elle fonctionnait bien avant

Merci de ton aide, c'est sympa.

Une macro ? une photo, c'est ça ?

Oui elle fonctionnait très bien avant et ta proposition me fait plaisir et me rassure vu que tu me dis que tu
peux me la réparer apparemment.

Oui, c'est une photo en gros plan, avec le mode macro activé, ce qui te permet de t'approcher assez près sans que l'image devienne floue.

En fait, je fais mes photos avec un téléphone portable donc cela ne sera pas si net je suppose mais je vais en faire une tout de même.

Qu'est ce qui pourrait expliquer que l'image rende ainsi ?

vio a écrit:L'empreinte blanche indique comment poser le BIOS, en l'occurrence, tu l'as mis dans le bon sens.

T'as une macro de l'endroit où ça s'est retiré ?
Si tu ne t'en sors pas, tu pourras m'envoyer ta console mi-avril/fin avril, je devrais pouvoir la réparer sans problème... enfin si tu me confirmes qu'elle fonctionnait bien avant

Tu fais des reparations Vio?

Je peux en faire oui.

n'empêche plus je lis ce post et plus j'hésite à poser mon futur unibios sur l'aes…
faut être équipé ok…mais bon, rien ne peut remplacer la patte de l'expert, et j'ai déja foiré un switch snes dans ma vie…
mais vla quoi, ste défi

@ Sanjuro, même si je suis une brèle, faut reconnaître que c'est une tâche ardue, si tu as quelqu'un dans ton entourage
qui peut te le faire n'hésite pas.

J'aurais dû me dire mince mais c'est une neo geo, fais gaffe, maintenant je me mords les doigts mais si ça peut servir
à quelqu'un, je bin tant mieux.

Voilà je viens d'apprendre que si on a écran jaune lorsque l'on démarre la console sans jeu cela veut dire qu'il y a un
problème de RAM et j'ai bien un écran jaune mais je ne comprends pas pourquoi car ce n'est pas le soucis que j'ai à
la base.

Une idée ?

À mon avis, tant que tu n'auras pas tes pistes correctement refaites et que tu ne seras pas sûr que ton BIOS est bien installé, la couleur n'indique pas forcément quelque chose de fiable.
Répare déjà ce qui est abîmé et sois sûr de la réparation et ensuite tu aviseras en fonction de la couleur que tu auras.

Tu as peut être abimé une autre piste, ou tu as une soudure qui ne fais pas bien contact des deux cotés du PCB de la carte mère.

Merci pour vos compléments d'information.

En ce qui me concerne, je vais passer la main, j'ai un ami technicien, certes sur consoles de génération actuelle et peut-être pourra t'il faire quelque chose.

MESSIEURS !!!

C'EST UN HOMME QUI VIENT DE POSER UN UNIBIOS SUR SON AES QUI VOUS PARLE !!!



après avoir réuni le matériel nécessaire, fer panne fine, pompe à dessouder, support tulipe, unibios, patience et courage

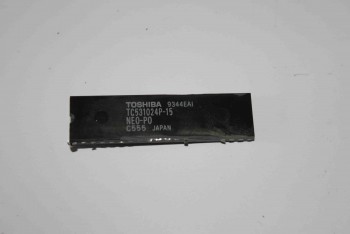

j'ai donc commencé à pomper l'étain pour déssouder le petit…
mais vu que j'ai horreur de ça quand c'est trop simple heureusement là il y avait de la soudure  coté composant aussi sur 3 pattes...

j'ai passé une heure à tenter de remettre de l'étain, puis repomper, tenter la tresse à dessouder, la panne très fine CMS pour passer dans les trous…

BREF !!! rien n'y a fait, je ne pouvais pas sauver cet Unibios…

du coup j'ai sorti la dremel, fait un masque autour de ce condamné et je lui broyé sa gueule



j'ai ensuite nettoyé au mieux, placé le support tulipe et ressoudé, il y a deux endroits ou je me suis dit sérieux j'espère que je n'ai pas foutu ma Neo en l'air…jusqu'à ce que d'un coup sans savoir pourquoi je rippe et donne un coup de fer sur des pistes

je me dis…c'est léger, aller, dfaçon autant finir pour voir quoi !

je fini, je pose le bios et j'enclenche la console sans jeu…écran Blanc/Gris…alors qu'avant j'avais un écran bleu

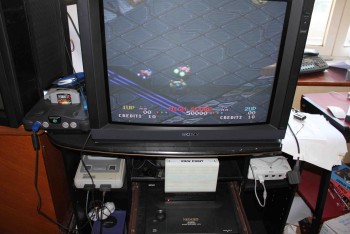

puis je teste avec un jeu et là, magie, ça demmarre sur l'ecran de razoola, puis le jeu se lance, sensass

du coup, première chose que je fais que je voulais savoir depuis un bon moment…Viewpoint en 2 Joueurs sur AES
j'enclanche la cartouche MVS dans le MagicKey, je mets le bousin dans l'AES, demarrage hop start+A+B+C, reglage sur Arcade, Europe, puis les dipswitch et là 2 player Simultaneous

et voilà :



désolé pour la qualité de l'image mais pour le coup j'ai pas trop picolé histoire de garder le cap

EDIT/

je viens de tester en mode console pour viewpoint et on peut également jouer en mode 2 joueurs simultanés
j'ai testé avec la version AES egalement, et là pareil, le mode 2 joueurs est aussi possible

Tu as eut chaud mais au final cela fonctionne.
