(WIP) Slot MV2F supergunisé

salut les rockstars

hier j'ai demarré un projet, superguniser un slot MV2F

à savoir:
- intégrer un supergun light lightisé smallcab sous la coque du slot
- repiquer la video et l'audio depuis la péritel vers un din8 (utilisation d'un cable peritel otaku)
- un bouton d'alimentation, vers din4 avec alim (molex de base)
- là j'hésite encore, utiliser un connecteur jamma "rallonge" ou souder sur le slot direct
- peinture et modif de carrosserie, je pense condamner le port cartouche 2
- unibios donc pas de bts joueurs, credit, test ni de potards de reglage

voilà dans un premier temps

maintenant une bière

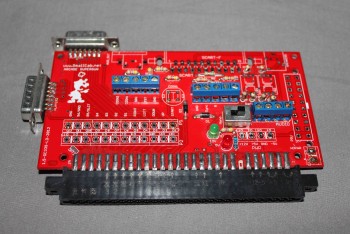

donc hier soir, j'ai commencé par le commencement, à savoir lightiser mon supergun light
objectif: retirer les composants qui bouffent inutilement de la place en hauteur pour la suite du projet
- le bouton credit au milieu
- le connecteur ATX
- la sortie Jack
- le connecteur péritel
- le bornier d'alimentation

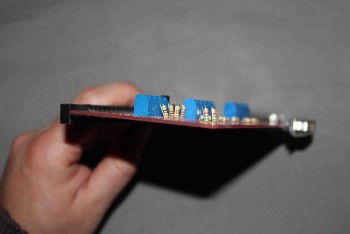

résultat après 2heure de dessoudage à la pompe



hop une bière

maintenant l'étape two
récupérer la video et l'audio depuis les points du scart…
et là j'ai pas envie de faire de connerie

au début je me suis dit "écoute mec, l'oeil du tigre, t'entends l'oeil du tigre…t'as pas mal…j'ai pas mal…T'AS PAS MAL!!!"
après seulement "et mais beh c'est simple, je récupe le rouge, le bleu, le vert, la synchro, l'audio gauche, l'audio droite, le 5volt…nan attends…il est où le 5 volt ? "

et là, c'est le début des question existentielles du genre "le gout de cette bière est il le même qu'hier ou est ce mon organisme qui s'adapte au temps qui passe ?"
donc après 6 copies double sur le fond du crâne j'en reviens au point de départ, à savoir cette question ultime
- puis je depuis le port péritel du supergun sortir la video et l'audio vers un port DIN8 ?

avec l'aide ce document http://www.rennes.supelec.fr/ren/fi/elec/docs/peritel.htm

je me dis qu'en fait il suffit de récuper le RVB, la synchro, l'audio, et de relier toutes les masses sur la masse du DIN nan ?

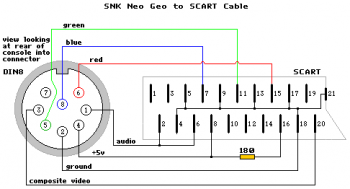

si l'on suit bien ce schema de cable péritel Din8

il y a bien le 5 volt qui est censé être raccordé au Din8

Tu peux reprendre le schéma de montage du premier post en te repérant avec les pattes de la peritel que tu as enlevé.
https://www.neogeo-system.com/t2580-tuto-consolisation-slot-mvs-mv2f

Question : tu comptes le fixer ou le din ?
Ce serait pas plus simple de souder directement les fils de la peritel sur le sg ?

j'ai lu et relu de long en large le tuto à lbontron, ca ne résouds pas mon soucis

ce qui est prévu:
- fixer l'embase DIN8 sur l'arrière de la coque metal du slot
- reprendre les points video et audio péritel du supergun et connecter le tout au DIN8

seulement problème, sur l'emplacement péritel du supergun, chaque point possède un autre point qui est la masse, un Bleu, un Bleu Masse, un Vert, un Vert masse etc…

d'ou ma question puis je relier toutes les masses ensemble sur le point masse du Din8 ?
ou y'a til sur le supergun un point masse global ?
ou faut il que chaque point masse soit separé pour éviter des interférences ?

je vais essayer de faire un schema ce matin

et hop une bière pour la peine

pour la masse après recherche il semble que le point 21 soit une masse commune
il faudrait donc que je relie ce point au DIN8 tout simplement ?
par contre je ne trouve pas le point pour la synchro

Il faut que tu regardes au niveau de ta fiche peritel côté TV tu regardes si les masses sont toutes reliées entre elles (vers le 21 ou un autre) et tu relies ce fil là à la masse du supergun.
Je suis sur portable c'est pas évident à expliquer sans schéma

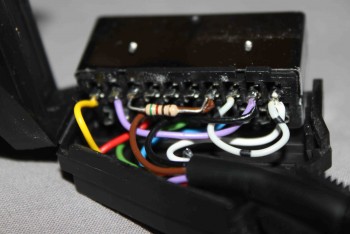

j'ai ouvert le cable peritel otaku (ligne paire vers le haut de droite à gauche)



les fils en "direct":
- BLEU sur 7
- VERT sur 11
- ROUGE sur 15
- JAUNE sur 20

ensuite:
- BLANC sur 2, puis pont BLANC/NOIR de 2 à 6
- NOIR sur 4, puis pont VIOLET de 4 à 18, puis pont TIGE FER de 18 à 17
- MARRON sur 8, puis pont RESISTANCE de 8 à 16

edit je me suis gourré sur le RVB…c'est rectifié, je vais reverifier les autres
edit 2: ça à l'air ok

je peux donc déja dans un premier temps
souder les Rouge Bleu Vert Jaune sur le SPG ?
par contre niveau cable vous me conseillez quoi ?
j'ai du mono brin fin dur identique à celui dans le cable péritel otaku, niveau parasites interférence ça ne craint rien ?

Sanjuro a écrit:j'ai ouvert le cable peritel otaku (ligne paire vers le haut de droite à gauche)



les fils en "direct":
- BLEU sur 7 c'est le B
- VERT sur 9 c'est pas plutôt 11 ? c'est le V
- ROUGE sur 11 c'est pas plutot 15 ? c'est le R
- JAUNE sur 20 c'est la synchro

ensuite:
- BLANC sur 2
, puis pont BLANC/NOIR de 2 à 6c'est l'audio, si tu veux de la stéréo il ne faut pas qu'ils soient reliés
- NOIR sur 4, puis pont VIOLET de 4 à 18, puis pont TIGE FER de 18 à 17il manque 5,9,13 et 21 sinon c'est ce cable noir qu'il faut relier à un point de la masse du SG
- MARRON sur 8, puis pont RESISTANCE de 8 à 16c'est le 5V, il est fort probable qu'il y ait déjà une résistance équivalent sur le supergun

donc supergun avec jamma vers moi ligne du bas composants vers le haut :
1 rien
3 rien
5 point de masse
7 Bleu
9 point de masse
11 Vert
13 point de masse
15 Rouge
17 point de masse
19 rien 21 point de masse

ligne du haut

2 audio
4 point de masse
6 audio
8 5V
10 rien
12 rien
14rien
16 5V
18 point de masse
20 synchro

de 8 à 16 il y a deja une resistance sur le SPG
je compte pas modifier le cable Otaku vu que je l'utiliserais aussi avec l'AES qui est en mono
donc si cela reste en mono sur le SPG ça ne me dérange pas, par contre j'espère que cela ne fusillera rien, et je vais surement devoir placer le switch mono/stereo du SPG en mono nan ?

Salut, après lecture et relecture de ton post, je viens de comprendre ta problèmatique. Tu ne sais pas quoi faire des masses. Il y a 2 solutions qui s'offrent à nous.

La première est que tu relis toutes les masses sans te poser de question (ce que j'ai fait, il me semble dans mon tuto),, soit tu essayes un montage "original"

Comme je l'ai expliqué dans le tuto pour éviter le bruit, des capacités de découplages pourrait être nécessaire. Alors tu relis la masse du bleu à une capa qui sera relié a la masse du DIN. Tu relis la masse du rouge a une capa qui sera relié a la masse du DIN et la masse général directement reliée à la masse de la DIN...
Si tu as la possibilité de faire les tests, je pense que ca pourrait être très intéressant pour l'ensemble de la communauté, car nous saurions résoudre ces problèmes de parasite. Je rédige mon mémoire de fin d'étude en ce moment, mais dès que j'aurais un peu de temps (cet été), j'essayerais de revoir ma consolisation pour la rendre plus performante.

Si tu testes avec les capa, prends une valeur aléatoire entre 1pF et 1uF, le mieux est que tu utilises une platine pour pouvoir faire plusieurs tests et séléctionner la valeur la plus adaptée. Pour les masses je te dirais d'utiliser une capacité élevé (1uF) car il ne devrait pas y avoir d'oscillation dessus.

Voila ce que je pense, mes conseils ne sont qu'un avis

Bisous les amis

j'ai édité mon post au dessus pour les points sur le SG
Pour le 5V il faut relier sur le point 8 pour ne pas te retrouver avec 2 résistances
Il faut que tu vérifies aussi si l'audio arrive sur le 7 ou 1 de ton din (de toutes façons tu n'auras pas de son si c'est pas le bon)

lbontron c'est interressant mais ça va me compliquer les choses
néenmoins ça me tente mais faut que je relise tout ça, et surtout que je comprenne bien tout

Spike je viens de vérifier au multi l'audio est cablé sur le point 1 de la DIN8
je vais revérifier les autres par rapport au schema

il faudrait peut etre prendre une platine de test, je ne suis pas sur du tout que ca soit la solution, mais ca vaudrait le coup de tenter.



Pour bien faire il te faudrait une plaque d'essai. Demande un avis a d'autres éléctroniciens

donc :
fil bleu din 8 sur 4ème point de ligne du bas
fil vert din 5 sur 6ème point ligne du bas
fil rouge din 6 sur 8ème point ligne du bas
fil jaune din 3 sur 10ème point ligne du haut
fil blanc din 1 sur 1er point ligne du haut
fil noir din 2 sur au choix 3ème, 5ème, 7ème, 9ème, 11ème point ligne du bas ou 9ème ligne du haut (prend le 11ème bas)
fil marron din 4 sur 4ème point ligne du haut

Spike Spiegel a écrit:donc :
fil bleu din 8 sur 4ème point de ligne du bas
fil vert din 5 sur 6ème point ligne du bas
fil rouge din 6 sur 8ème point ligne du bas
fil jaune din 3 sur 10ème point ligne du haut
fil blanc din 1 sur 1er point ligne du haut
fil noir din 2 sur au choix 3ème, 5ème, 7ème, 9ème, 11ème point ligne du bas ou 9ème ligne du haut (prend le 11ème bas)
fil marron din 4 sur 4ème point ligne du haut

c'était ça quand je parlais des masses à rassembler, vu que le point 21 est la masse commune du coup je vais prendre celui ci, 11eme du bas

bon j'ai bien avancé cet aprèm

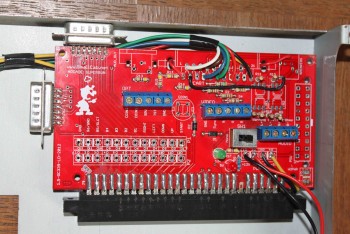

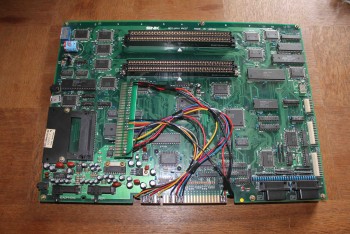

le SPG est cablé, le slot egalement (j'ai choisi de cabler direct sur le port jamma au final, plus simple, et vais pouvoir cacher la mière par la suite plus facilement)

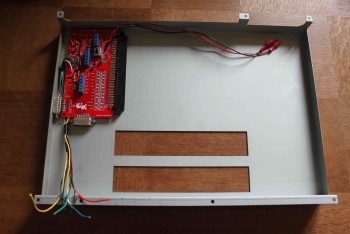

le SPG va venir se placer de ce coté,
sortie video et alim derrière coté gauche du slot,
et j'ai laissé de la longueur pour venir placer le ON/OFF en facade (coupure 12 et 5 volt)



faut que je m'attaque aux trous de la carrosserie (3 de prévus) et commander une embase DIN8 et 4, une fiche male DIN4, un Boutons ON/OFF et trouver un system d'attache pour placer le SPG…probablement des embases adhesives comme utilise lbontron
faut aussi que je découpe ma plaque de plexi, ça va être fun aussi ça

une fois que tout ça sera placé je m'attaquerait à la finition esthetique

Allez deuxième question con :
Pourquoi tu te fais chier a passer par le supergun alors que tu as juste 1 résistance a mettre sur chaque couleur + synchro et un mini montage pour la partie son ??

Je comprends pas pourquoi tu as besoin du supergun si tu ressembles tout derriere...
J ai du rater un truc.

parce que c'est fun

Isole bien le SG histoire qu'il ne vienne pas faire un court-circuit sur la pcb

Sinon ca sera encore plus fun!

en fait, si je vire le Supergun, j'aurais juste à ressouder les videos et synchro entre eux avec une resistance
par contre pour le son il faudrait quel type de montage ?

regarde le lien que j'ai posté ce matin, il y à le montage son de lbontron.

Quand tu vas testé pour la première fois et mettre sous tension, essaie avec un gros jeu bien cher dedans.

direct je fais cramer SS Special

Edit: plus serieusement, vous pensez qu'il y a un risque ?
j'ai prevu d'isoler le SPG evidament, en theorie ça ne devrait pas cramer ?

Sanjuro a écrit:en fait, si je vire le Supergun, j'aurais juste à ressouder les videos et synchro entre eux avec une resistance
par contre pour le son il faudrait quel type de montage ?

Ce tuto de lbontron est pas mal

https://www.neogeo-system.com/t2580-tuto-consolisation-slot-mvs-mv2f?highlight=tuto

slyskyspy a écrit:

Sanjuro a écrit:en fait, si je vire le Supergun, j'aurais juste à ressouder les videos et synchro entre eux avec une resistance
par contre pour le son il faudrait quel type de montage ?

Ce tuto de lbontron est pas mal

https://www.neogeo-system.com/t2580-tuto-consolisation-slot-mvs-mv2f?highlight=tuto

ah oui c'est le montage avec les reistance IN1 et IN2 c'est ça ?

je suis une quiche en electricité
