Alim slot consolisé MVS qui sent le brûlé...

Salut les copains

En ce moment, je suis un vrai poissard avec mon matos...

Ce soir, c'est l'alim de mon slot consolisé mvs qui vient de dégager une odeur de brûlé... Du coup, j'ai arrêté de suite mon slot consolisé qui continuait malgré tout à fonctionner (comme l'alimentation d'ailleurs).

Je ne préfère prendre aucun risque et donc racheter une nouvelle alimentation. Mais où puis-je trouver cela ?

Merci d'avance.

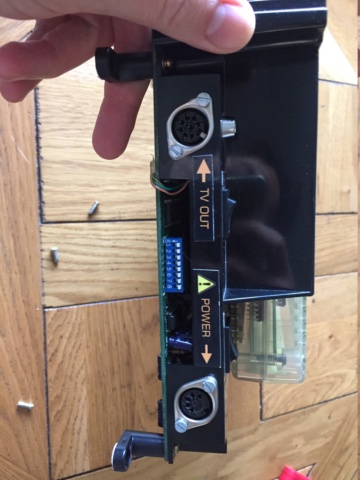

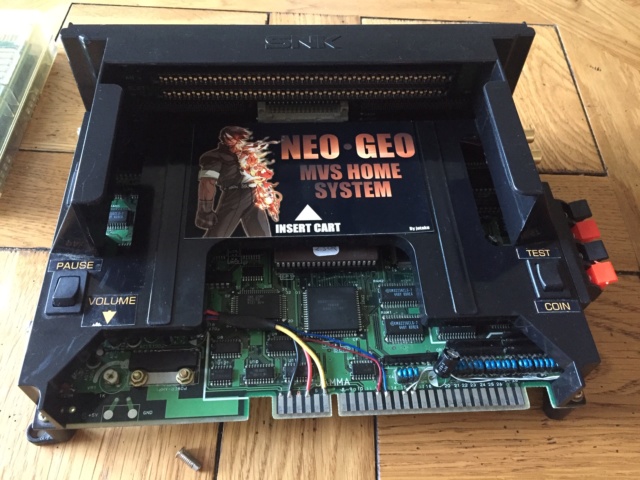

PS : Je vous ait fait des photos de l'ancienne alim ainsi que du slot consolisé.

Arf, un connecteur dédié pour sortir... 2 tensions ? Dommage. C'est le problème du tout custom, il faut réparer ou refaire à l'identique, sinon recabler autrement ou recustomiser une autre alim.

Si c'est l'alim qui pue, ça sent peut être le condensateur. Vois ce qui sent, et ouvre l'appareil fautif, poste nous des photos si tu veux bien, tout le monde pourra voir.
Attention, même débranché certains condensateurs restent chargés à 230v... Pas touche.

C'est possible que seule l'alim ait un problème.

Je ne dirais rien de mieux que Onels4...
Si c'est l’alimentation la fautive, a part changer l’alimentation et recabler à l’identique pour garder le 5V et le 12V,...
Sinon, il te faut refaire toute la partie alimentation

riugohan, tu sais un peu réparer, si le forum te guide ? Ou tu as besoin que quelqu'un fasse les gestes techniques ?

Là on dirait qu'on a du 5 et 12v à mettre sur le jamma, c'est pas ultra sorcier à première vue. Courage ! Ça va se retaper, les consolisés c'est souvent capricieux.

J’ai une solution provisoire heureusement en alimentant le slot consolisé grace au jamma et un supergun avec son alim

J’ai ouvert l’alim je mets les photos et mon retour dans un second message.

Bon, super, comme ça déjà, tu peux jouer, et tu vois que le slot tourne.

Je pense avoir trouvé le fautif c'est le composant jaune API, il pue...


Edit : par contre je ne sais pas du tout réparer... D'où la demande si ça existe en neuf lol

Heu regarde de l'autre côté de lapcb, parce que si c'est celui là qui pue... C'est plus simple de changer d'alim. ^^
C'est rare que ça pète, et pue, mais certains composants voisins... Oui.

Rien de l’autre côté du pcb.

C’est un slot otaku store, j’avais le même

Changer le composant ça peut se faire, mais le problème peut venir d’ailleurs, donc question fiabilité y’a mieux comme démarche.

Je pense pas que ça soit trop compliqué de câbler une alim atx 20 ou 24 pins vers le connecteur dédié (idéalement un adaptateur serait top), idéalement il te faudrait le pinout du connecteur, puis faire un câble atx femelle vers connecteur otaku. Sans l’alimentation sous la main, compliqué de te conseiller (sachant que pour un connecteur atx, la pin verte doit être à la masse pour que lalim démarre.

Tu peux me faire des photos en gros plan du connecteur dalim custom stp face etc.. ?
As tu un multimètre ? Pourrais/saurez tu me mesurer les tensions en sortie des broches de ton connecteur custom atx ?
Mieux, faire un dessin en indiquant pin xx -> câble de couleur xxx
Je suppose que le rouge c’est d’un 5v, le jaune du 12v, le noir la masse et le vert celui qui permet de démarrer l’alimentation.

Je peux essayer de te préparer ça.

Nico

nic034 a écrit:
Tu peux me faire des photos en gros plan du connecteur dalim stp ?
As tu un multimètre ? Pourrais/saurez tu me mesurer les tensions en sortie des broches de ton connecteur custom atx ?
Je peux essayer de te préparer ça.

Nico

Salut nico ! Oui je peux te faire ça demain et oui j'ai un multimètre Par contre mesurer les tensions en sortie de broche aucune idée mais si tu m'explique pas de soucis.

Merci à vous !

niveau code couleur c'est pas très compliqué :
noir = masse
rouge = 5v
jaune = 12v

le fil vert ça doit normalement activer le relais de l'alim ...

t'as un interrupteur on/off sur ton slot ?

Oui j’ai un interrupteur sur le slot.

Merci pour les précisions !

riugohan a écrit:

nic034 a écrit:
Tu peux me faire des photos en gros plan du connecteur dalim stp ?
As tu un multimètre ? Pourrais/saurez tu me mesurer les tensions en sortie des broches de ton connecteur custom atx ?
Je peux essayer de te préparer ça.

Nico

Salut nico ! Oui je peux te faire ça demain et oui j'ai un multimètre Par contre mesurer les tensions en sortie de broche aucune idée mais si tu m'explique pas de soucis.

Merci à vous !

Je pense que vu les couleurs et connaissant otaku un peu, c’est rouge 5v, jaune 12v, masse noir et vert démarrage.
Faut juste un test en prenant des précautions, ne pas toucher la rouge et la jaune !!), relie la pin verte de ton connecteur à la pin noire (avec un tronbonne quelques secondes) ça devrait démarrer l’alimentation.

Si c’est le cas, faire un adaptateur sera pas compliqué.

kazki a écrit:niveau code couleur c'est pas très compliqué :
noir = masse
rouge = 5v
jaune = 12v

le fil vert ça doit normalement activer le relais de l'alim ...

t'as un interrupteur on/off sur ton slot ?

Oui je pense aussi.

@Riugohan Ca a l'air de prendre une bonne tournure tes soucis malgré tout ! L'équipe technique NGS est là !

perso j'en ai un peu marre des grosses alims atx à trimballer alors qu'on n'en utilise meme pas 10% des capacités

j'ai commandé des pico PSU sur ali (10€ livré) et faut racheter un transfo 12v 4A (15€ sur amazon)



on prend le cable fourni, on ressoude sur le jamma, faut juste ressouder un fil sur le pico psu pour allumage (la fonction de ton fil vert), un petit trou propre en 6mm et on a un truc bien plus propre et on laisse le pico psu dans le slot

et meme sur un supergun ça fait plus propre

kazki a écrit:perso j'en ai un peu marre des grosses alims atx à trimballer alors qu'on n'en utilise meme pas 10% des capacités

j'ai commandé des pico PSU sur ali (10€ livré) et faut racheter un transfo 12v 4A (15€ sur amazon)



on prend le cable fourni, on ressoude sur le jamma, faut juste ressouder un fil sur le pico psu pour allumage (la fonction de ton fil vert), un petit trou propre en 6mm et on a un truc bien plus propre et on laisse le pico psu dans le slot

et meme sur un supergun ça fait plus propre

+1,et le gros gros avantage en plus du très faible encombrement, c'est que c'est totalement silencieux.

Perso j’ai une alim flex 24 pins que j’utilise sur mes supergun, dans ce genre.
Faudra que j’en prévois une modulaire !
C’est plus gros mais ça a l’avantage de ne pas avoir de pcb exposé si tu bricoles pas, sinon la solution de Kazki c’est le top.

€ 27,31  Réduction de 34％ | Flex 1U 200 W SATA Mini ITX ordinateur PC alimentation à découpage PSU 1U 200 watt serveur alimentation psu flex-atx mini-itx htpc
https://a.aliexpress.com/_B1ZsE1

€ 1,33  Réduction de 62％ | 1 PC 24 broches ATX connecteur d'alimentation câble adaptateur pour HP 24 broches ATX Mini pour Dell 780 980 760 960 carte mère adaptateur d'alimentation 20 #22
https://a.aliexpress.com/_B1EkQd

€ 1,75  Réduction de 19％ | Connecteur de prise mâle DIN 3/4/5/6/7/8 broches | Support de câble de châssis
https://a.aliexpress.com/_B0u6MZ

davlar a écrit:

kazki a écrit:perso j'en ai un peu marre des grosses alims atx à trimballer alors qu'on n'en utilise meme pas 10% des capacités

j'ai commandé des pico PSU sur ali (10€ livré) et faut racheter un transfo 12v 4A (15€ sur amazon)



on prend le cable fourni, on ressoude sur le jamma, faut juste ressouder un fil sur le pico psu pour allumage (la fonction de ton fil vert), un petit trou propre en 6mm et on a un truc bien plus propre et on laisse le pico psu dans le slot

et meme sur un supergun ça fait plus propre

+1,et le gros gros avantage en plus du très faible encombrement,  c'est que c'est totalement silencieux.

Il faudrait ça mais avec un connecteur atx pour mes supergun, le tout dans un boîtier.
La flemme de bricoler ça..
J’ai vu des picopsu case en 3D print mais 30e le boîtier..

Tu m'étonnes Neo Vy on a des pro ici !

J'ai un peu de mal à tout suivre d'ailleurs lol

Je relis tout ça demain et je reviens vers vous. En gros faudrait que j'arrive à récupérer le connecteur de l'alim qui se branche sur le slot ? Et m'en servir pour le monter sur une nouvelle alim ?

Il n'y a pas de risques en attendant en utilisant le jamma avec mon super gun et l'atx pour alimenter le slot consolisé ?

Merci à tous !

riugohan a écrit:
Il n'y a pas de risques en attendant en utilisant le jamma avec mon super gun et l'atx pour alimenter le slot consolisé ?

Merci à tous !

Non la consolisation de chez otaku le permet.

OK super nouvelle déjà !

Ça dépanne bien !

Merci

Sympa l'alim de Kazki.


C'est bien, ça va s'arranger tout ça.

onels4 a écrit:Heu regarde de l'autre côté de lapcb, parce que si c'est celui là qui pue... C'est plus simple de changer d'alim. ^^
C'est rare que ça pète, et pue, mais certains composants voisins... Oui.

Quand on pète et que ça pue, on accuse souvent le voisin....
Allez, ne m'en voulez pas.....
